整個NB-IoT網絡架構分為五個部分：終端，無線網絡，核心網絡（EPC），IoT支持平臺和應用服務器。

二、NB-iot網絡架構簡介

1.終端

主要通過空中接口連接到基站。終端方面主要包括工業終端和NB-IoT模塊。工業應用環境更加復雜，工業終端也有所不同，除了芯片，模塊，傳感器接口，NB-IoT模塊等，還包括無線傳輸接口，軟SIM設備，傳感器接口等。

2.無線網絡側

包含兩種分組網絡方法，一種是單運行（單無線電接入網絡），其中包括2G/3G/4G和NB-IoT無線網絡。另一個是建立NB-IoT。它主要負責空中接口連接處理，小區管理等相關功能。它通過S1-lite接口連接到IoT核心網絡，并將未連接的層數轉發到上層元處理。

3.核心網絡

網絡組件包括兩種分組網絡方法，一種是集成演進分組核心網絡（EvolvedPacketC）數據傳輸方法，即2G/3G/4G核心網絡。核心網絡通過IoTEPC網絡元素以及GSM，UITRAN和LTE公共EPC支持NB-IoT和eMTC用戶訪問。

4.物聯網支持平臺

歸屬位置寄存器（HLR），定位控制和計費規則功能單元（pcrf）

5.應用服務器

IoT數據的最終聚集點，可根據客戶需求執行數據處理和其他操作。

三、數據傳輸方式

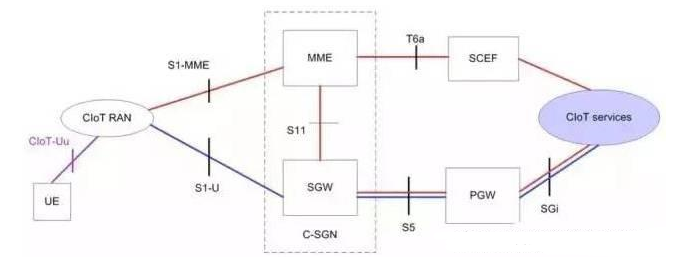

為了將IoT數據發送到應用程序，蜂窩網絡（CIoT）在EPS中定義了兩種優化方案：

優化CIoTEPS用戶界面功能（用戶平面CIoTEPS優化）

CIoTEPS控制平面功能優化（控制平面功能優化）

將NB-IoT傳輸數據類型與傳輸方式組合可劃分為如下7種傳輸路徑及方式：

　　1）Non-IP控制面傳輸方式1，即通過SCEF進行Non-IP數據類型的控制面傳輸。

　　2）Non-IP控制面傳輸2，即通過傳統的路徑進行Non-IP數據類型的控制面傳輸。

　　3）Non-IP用戶面傳輸，即通過傳統的路徑進行Non-IP數據類型的用戶面傳輸。

　　4）IP控制面傳輸方式，即通過傳統的路徑進行IP數據類型的控制面傳輸。

　　5）IP用戶面傳輸方式，即通過傳統的路徑進行IP數據類型的用戶面傳輸。

　　6）SMS傳輸方式1，即通過新增的SGd接口進行SMS的傳輸。

　　7）SMS傳輸方式2，即通過傳統SGs接口進行SMS的傳輸。

 　　因為NB-IoT添加了多種傳輸方式，對端到端網元有影響，Non-IP傳輸方式對端到端的網元的影響如下表。

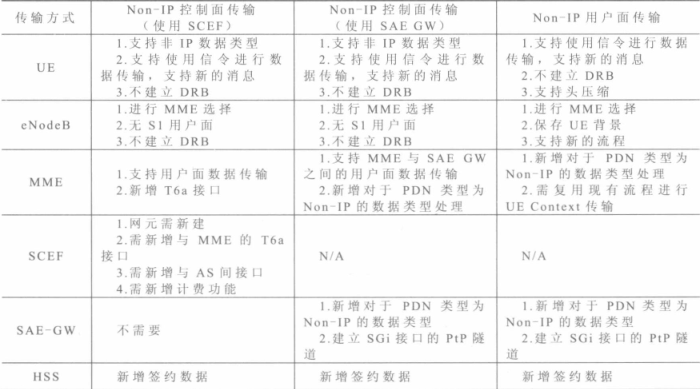

　　Non-IP傳輸的端到端影響

　　IP傳輸方式以及短消息傳輸方式對端到端的網元的影響如下表。

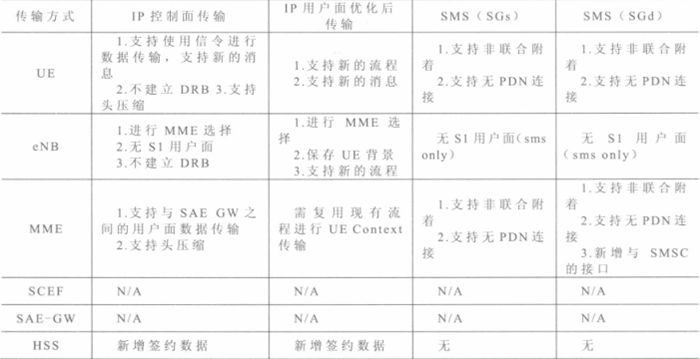

　　IP及短消息傳輸方式的端到端影響

 　　NB-IoT通過簡化信令、在信令中傳輸數據、簡化終端實現等方式，加快數據傳輸速度，提高資源利用效率，降低終端功耗。
