背景技術：

目前的水表、熱量表、燃氣表等儀表，在進行數據監測過程中，人員對于數據的采集多采用實時實地查看，使得浪費了人力無力，且效率低下，數據采集過程中易出現數據誤差。

技術實現要素：

本實用新型的目的在于提供一種基于lorawan的m-bus數據采集模塊，以解決現有技術中儀表數據需要實地查看和抄錄的問題。

為實現上述目的，本實用新型提供如下技術方案：一種基于lorawan的m-bus數據采集模塊，包括微處理器、設備配置單元、m-bus通信單元、lorawan通信單元、以及供電單元，所述m-bus通信單元的采集端與外部儀表數據通信連接，m-bus通信單元的輸出端與微處理器的輸入端連接，lorawan通信單元的輸入端與微處理器的輸出端連接，設備配置單元的輸入端與lorawan通信單元的輸出端連接，且設備配置單元的輸出端與m-bus通信單元的輸入端連接，lorawan通信單元的無線端與外部遠程監控中心無線通信連接，供電單元用于對微處理器、設備配置單元、m-bus通信單元、lorawan通信單元的供電連接。

優選的，所述設備配置單元包括按鍵輸入端和控制器，所述按鍵輸入端與控制器通信連接，所述控制器與lorawan通信單元的輸出端通信連接，控制器的輸出端與m-bus通信單元的控制端連接。

優選的，所述m-bus通信單元包括數據接收器和m-bus總線，m-bus總線分別連接外部儀表設備與數據接收器，數據接收器與微處理器i/o通信連接，控制器與數據接收器的輸入端連接。

優選的，所述lorawan通信單元為lorawan無線通信模塊，lorawan無線通信模塊分別連接微處理器和設備配置單元，且lorawan無線通信模塊與外部遠程監控中心無線通信連接。

優選的，所述供電單元包括電源管理器、蓄電池和變壓器，蓄電池和變壓器的電源輸出端均與電源管理器的輸入端連接，電源管理器的輸出端分別與微處理器、設備配置單元、m-bus通信單元、lorawan通信單元的供電連接，變壓器的輸入端與外部電源連接，變壓器的輸出端與蓄電池的充電端連接。

與現有技術相比，本實用新型的有益效果是：通過微處理器、設備配置單元、m-bus通信單元、lorawan通信單元的配合設置，能夠采集m-bus接口的水表、熱量表、燃氣表等儀表數據，并將數據通過lorawan網絡發送至遠程監控中心，使得提高了儀表數據的采集與數據處理，降低了人力成本和數據采集錄入誤差的情況，同時遠程操作能夠降低數據采集與儀表之間的配合關系。

附圖說明

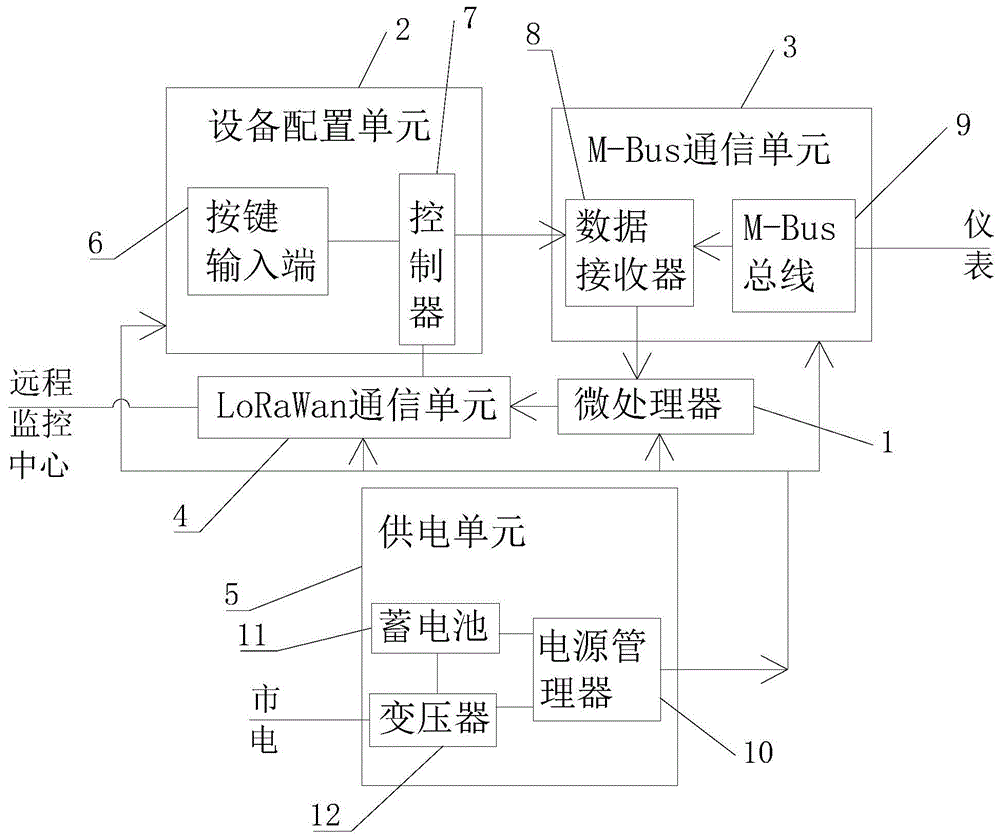

圖1為本實用新型的系統原理框圖。

圖中：1、微處理器；2、設備配置單元；3、m-bus通信單元；4、lorawan通信單元；5、供電單元；6、按鍵輸入端；7、控制器；8、數據接收器；9、m-bus總線；10、電源管理器；11、蓄電池；12、變壓器。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1，本實用新型提供一種技術方案：一種基于lorawan的m-bus數據采集模塊，包括微處理器、設備配置單元、m-bus通信單元、lorawan通信單元、以及供電單元，所述m-bus通信單元的采集端與外部儀表數據通信連接，m-bus通信單元的輸出端與微處理器的輸入端連接，lorawan通信單元的輸入端與微處理器的輸出端連接，設備配置單元的輸入端與lorawan通信單元的輸出端連接，且設備配置單元的輸出端與m-bus通信單元的輸入端連接，lorawan通信單元的無線端與外部遠程監控中心無線通信連接，供電單元用于對微處理器、設備配置單元、m-bus通信單元、lorawan通信單元的供電連接。

所述設備配置單元包括按鍵輸入端和控制器，所述按鍵輸入端與控制器通信連接，所述控制器與lorawan通信單元的輸出端通信連接，控制器的輸出端與m-bus通信單元的控制端連接。

所述m-bus通信單元包括數據接收器和m-bus總線，m-bus總線分別連接外部儀表設備與數據接收器，數據接收器與微處理器i/o通信連接，控制器與數據接收器的輸入端連接。

所述lorawan通信單元為lorawan無線通信模塊，lorawan無線通信模塊分別連接微處理器和設備配置單元，且lorawan無線通信模塊與外部遠程監控中心無線通信連接。

所述供電單元包括電源管理器、蓄電池和變壓器，蓄電池和變壓器的電源輸出端均與電源管理器的輸入端連接，電源管理器的輸出端分別與微處理器、設備配置單元、m-bus通信單元、lorawan通信單元的供電連接，變壓器的輸入端與外部電源連接，變壓器的輸出端與蓄電池的充電端連接。

通過本技術方案，通過m-bus總線將需要采集數據的儀表m-bus接口連接至數據接收器，然后通過遠程控制或者本地設置對控制器進行設備配置信息輸入，使得數據采集器與連接的儀表通信配置，用于接收儀表監測的數據，微處理器對接收數據進行處理后，傳輸到lorawan無線通信模塊，lorawan無線通信模塊將采集的數據傳輸至遠程監控中心方便工作人員對數據進行接收和處理。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
