系統概述：
　　換熱站由換熱器、循環水泵、補水泵、一次二次供暖管網構成。在控制過程中，采集大量的物理量，如壓力、溫度、流量、熱量等模擬量參數，通過PLC控制器對這些參數進行實時采集和處理,實現對一次網的電動調節閥、二次網的循環系統、補水系統等控制對象實時控制，實現換熱站系統的無人值守自動控制。
設備組成：

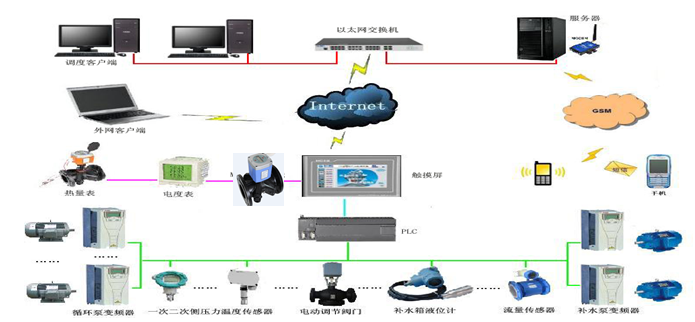

　　系統由換熱站的自動控制系統、各個換熱站與監控中心之間的通訊系統、監控中心管理系統三個部分構成。
監控中心：
　　硬件主要包括：服務器、交換機、客戶端、打印機等。
　　軟件主要包括：操作系統軟件、數據庫軟件、無人值守換熱站監控系統軟件。
通信網絡系統：
　　GRPS、VPN虛擬專網
自動控制系統：
　　現場控制柜：HZ換熱站控制柜、變頻器控制柜。
　　現場儀器儀表：電動調節閥門、溫度傳感器、壓力傳感器、超聲水表（鏈接到SCL61D水表）、超聲波熱量表（鏈接到CRL-G管段式超聲熱量表）、液位計等。



適用范圍：
　　水水換熱站、汽水換熱站、混水直供換熱站以及分布式換熱站
HZ換熱站無人值守控制系統：
　　匯中無人值守換熱站控制系統既可獨立完成本地控制，也可利用通訊系統將現場監測數據、運行狀態數據傳給監控中心管理系統，同時接受監控管理軟件進行的運行參數調整。各個換熱站與監控中心采用GPRS通訊方式(或VPN專網)。無人值守換熱站的自動控制系統主要完成數據采集、自動控制、參數存儲、實時通訊、故障報警等功能。
　　1、監測功能：
　　所有的換熱站主要監測一次、二次側供/回水溫度和壓力，一次側瞬時及累計流量、熱量，室外溫度等參數，循環水泵的運行狀態（含開停狀態、運行頻率、電流等），補水泵的運行狀態（含開停狀態、運行頻率、電流等），補水箱水位，電動閥門的狀態（開關狀態、閥位等）、補水水量、換熱用電量。
　　２、控制功能：
1）圖像顯示：采用大尺寸彩色觸摸屏，檢測各種工藝參數，對各控制參數進行設定和修改，可通過軟按鈕對水泵、電動閥進行手動、自動等運行控制；具有關鍵參數的運行曲線（室外溫度、一次及二次供回水溫度、一次及二次供回水壓力、循環泵運行電流）；具有各報警事件的實時、歷史記錄等。
2）故障報警：具有壓力超高超低、溫度超高超低、水箱液位低、水泵故障、變頻故障、電動調節閥故障報警，且能修改溫度、壓力、液位報警值，報警內容能顯示到屏上并能聲光及電鈴報警。
3）參數設置：用戶能隨時修改二次供回水壓差、電動調節閥開度、報警限值、溫度控制曲線、二次回水補壓力。
4）溫度控制：機組二次側的供水溫度應能根據室外溫度曲線值調整，曲線要求為10個點以上，分別是（X1,Y1）、（X2,Y2）：：：：（Xn,Yn），X為室外溫度，Y為室外溫度對應的二次側溫度設定值，并能手動設定二次側的供水溫度。
５）壓力控制：對水泵的控制。
　A.循環泵控制：具有手動、自動和遠動功能。
　　在手動狀態下，可以現場手動工頻/變頻起停循環泵。
　　在自動狀態下，可以根據循環水路壓差變頻控制循環泵。
　　遠傳控制狀態：為中控室上位機對循環泵的直接控制，控制器接受下傳的設定值控制循環泵。
　B. 二次補水泵的控制：具有手動、自動和遠動功能。
　　在手動狀態下，可以現場手動起停補水泵。
　　在自動狀態下，可以根據設定的壓力值變頻控制補水泵。
　　遠傳控制狀態：為中控室上位機對補水泵的直接控制，控制器接受下傳的設定值控制補水泵。
６）安全保護：
　　補水泵：水箱液位低時停補水泵。
　　循環泵：若二次回水壓力超低，停循環泵。
　　電動閥：若循環泵停止時，自動關閥。
上位系統功能：
1、軟件功能模塊化設計：
　　• 基礎數據模塊：具備監控點單位和現場設備檔案管理功能；具備軟件授權管理功能，授予不同的使用者不同的權限。
　　• 遠程監控模塊：顯示全部監控點或單個監控點的監控數據、設備狀態；可以即時采集監測點實時數據。
　　• 數據查詢模塊：具備歷史監控數據、報警數據、操作信息存儲、查詢功能。
　　• 數據報表模塊：支持各種數據（如流量、熱量、電量）的統計、分析、對比，并按日、月、年、任意時間段生成報表存儲、輸出、打印。
　　• 數據圖表模塊：按日、月、年、任意時間段生成各種數據（如流量、熱量、電量、溫度、壓力）曲線、對比曲線。
　　• 電子地圖模塊：主界面為圖形顯示，直觀顯示監測點的位置和主要監測數據。
2、接收現場報警數據，如設備斷線、非法開箱等，支持聲音、圖文告警。
3、支持遠程設置、修改現場設備的工作參數。
4、短信通知功能：系統可將用戶所關心的任何信息，通過短信告知相關人員。
5、同時支持有線、GPRS 2種通信方式，滿足不同客戶需求。

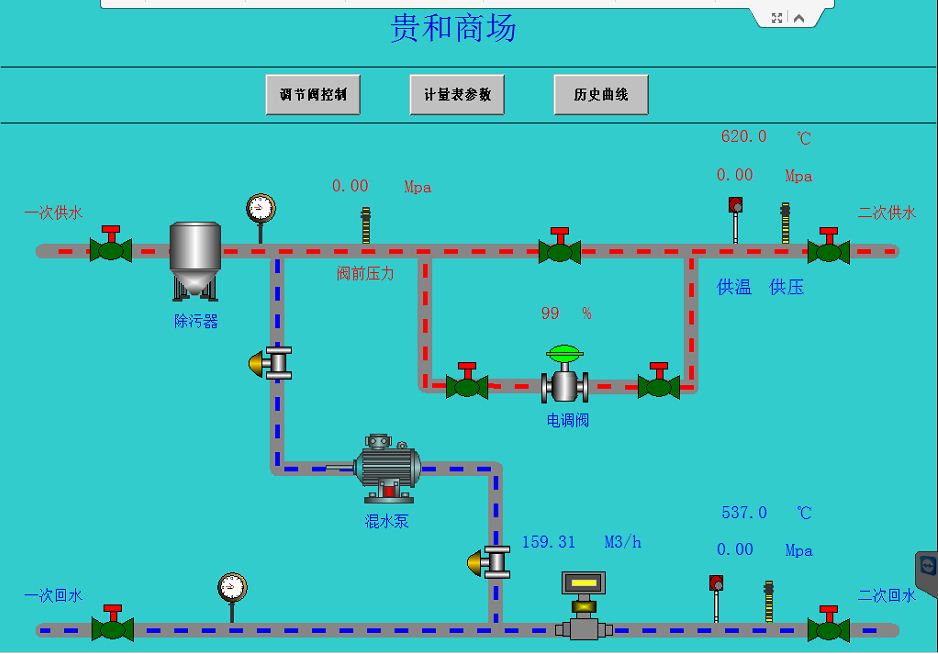

控制中心——工藝畫面
系統優勢：
• 軟件功能模塊化設計，同時支持有線VPN、GPRS 2種通信方式，滿足不同客戶需求。
• 權限管理：具備軟件授權管理功能，授予不同的使用者不同的權限；
• 遠程監控模塊：顯示全部監控點或單個監控點的監控數據、設備狀態；可以即時采集監測點實時數據。
• 數據查詢模塊：具備歷史監控數據、報警數據、操作信息存儲、查詢功能。
• 支持各種數據（如補水量、熱量、電量）的統計、分析、對比，并按日、月、年、任意時間段生成報表存儲、輸出、打印。
• 數據圖表模塊：按日、月、年、任意時間段生成各種數據（如流量、熱量、電量、溫度、壓力）曲線、對比曲線。
• 電子地圖模塊：主界面為圖形顯示，直觀顯示監測點的位置和主要監測數據。
