水浸傳感器智能監測系統解決方案

一、系統概述

水浸傳感器智能監測系統通過實時檢測液體泄漏，結合物聯網與AI算法，實現早期預警、精確定位與應急聯動，適用于數據中心、倉庫、管道層、配電室、實驗室等場景，有效降低因漏水導致的設備損壞與安全隱患。

在變電站電纜層室、機房等場所，會經常出現因設備漏水或下雨而導致水浸的情況，從而給設備的安全運行帶來了隱患。無線水浸傳感器是又一安裝應用，能夠實時在線監測傳感器安裝位置（場所）是否浸（積）水，并實時地將水浸信息通過數據傳輸基站上傳到控制主機，以達到監控告警的目的。水浸傳感器一般情況下以60秒的間隔發送無線信號，當其進行狀態改變時，會以6秒的間隔連續發送三次無線信號。隨即狀態改變的信號通過數據傳輸基站上傳到控制主機。控制主機可根據傳感器ID，來判斷出何處產生狀態變化和告警，以及狀態變化的時間。

二、核心硬件配置

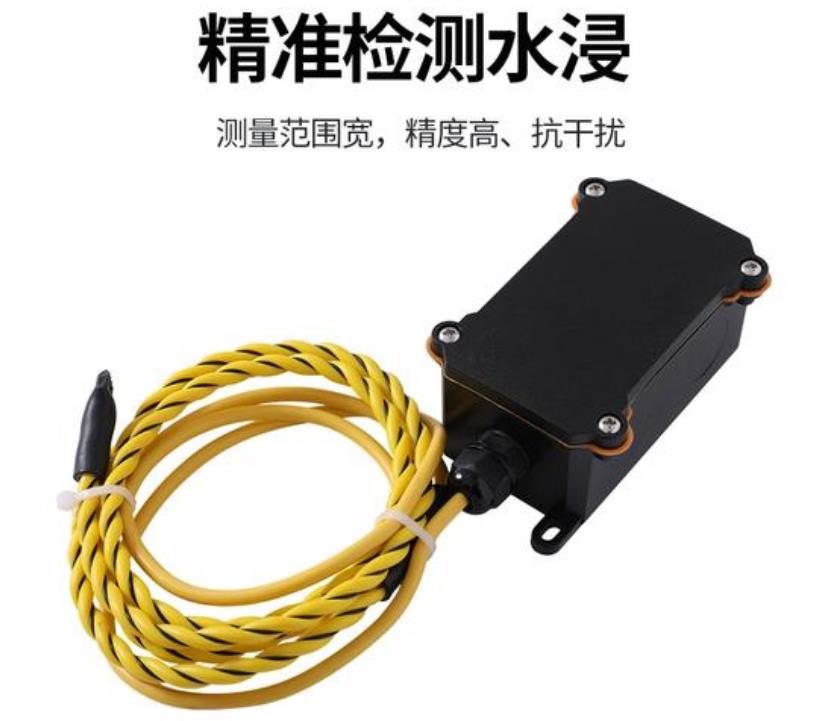

1. 傳感器類型對比

2. 智能網關參數

• 通信協議：LoRaWAN/NB-IoT/4G多模

• 接口擴展：支持RS485/DI/DO/繼電器輸出

• 防護等級：IP65（-40℃~85℃寬溫運行）

• 邊緣計算：本地存儲30天數據，異常模式識別

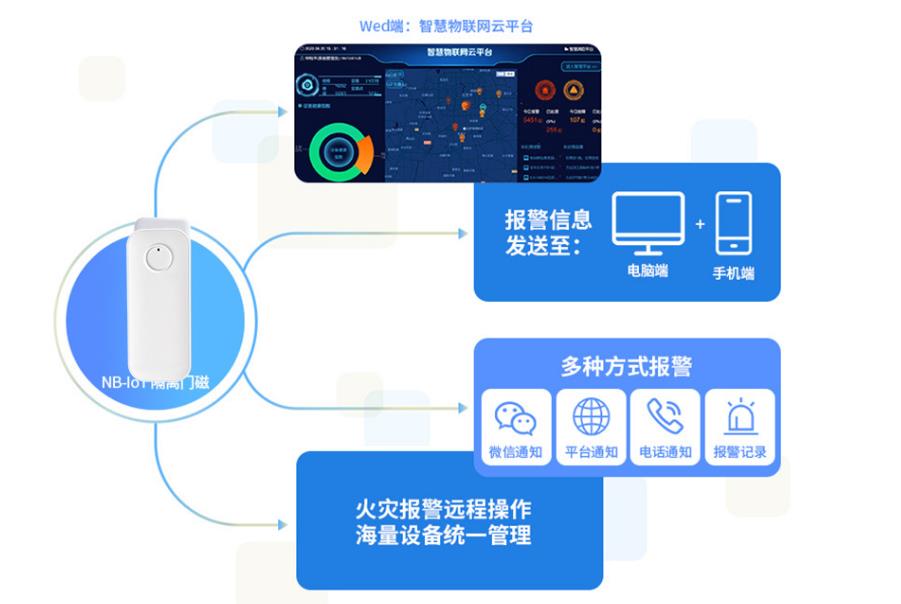

三、軟件平臺功能

1. 實時監控

• 2D/3D地圖可視化（泄漏點閃爍告警）

• 多層級報警（濕度梯度>5%/min觸發二級預警）

2. 智能分析

• 泄漏模式庫匹配（管道爆裂/冷凝水/人為潑濺）

• 漏水擴散預測模型（結合地面材質與坡度）

3. 應急聯動

4. 報表管理

• 泄漏事件時間軸追溯

• 設備健康度評估報告（傳感器電極腐蝕監測）

四、典型部署方案

1. 數據中心機房

A[精密空調下方] -->|點式傳感器| B(網關) C[架空地板網格] -->|線式傳感器每5m| B D[UPS電池間] -->|光電式傳感器| B B -->|4G| E[云平臺] E --> F[關閉精密空調閥門] E --> G[通知運維人員]

2. 地下停車場

• 部署密度：每個集水井1個超聲波傳感器

• 聯動規則：液位>0.5m自動啟動排水泵+推送市政告警

五、技術優勢

六、應用案例

上海某商業銀行數據中心

• 部署設備：點式傳感器×86，線式傳感器×1200m

• 實施效果：

  • 年避免損失：防止3次空調冷凝水泄漏（預估減少停機損失￥360萬）

  • 運維效率：故障定位時間從45分鐘縮短至即時報警

武漢地鐵6號線站臺層

• 部署設備：光電式傳感器×32，超聲波液位計×9

• 實施效果：

  • 暴雨季自動排水啟動成功率100%

  • 避免因積水導致的乘客滑倒事故

七、服務支持

• 定制開發：支持與BIM、BA、樓宇自控系統對接

• 維護服務：傳感器電極免費清潔（季度遠程診斷+年度現場維護）

• 質保條款：主機3年質保，傳感器2年包換

方案輸出說明

1. 本方案采用模塊化設計，可根據需求選擇有線/無線組網方案

2. 提供API接口文檔（支持HTTP/MQTT協議）

3. 附《水浸傳感器安裝規范V3.2》與《應急處理流程圖》
