擋煤墻測溫系統測溫桿安裝布局技術方案（2025年標準）

一、安裝布局核心設計

1. 結構布局‌

   • 圓周分布：在圓形煤場擋煤墻側壁圓周方向每間隔‌10°垂直安裝一套測溫桿‌，形成360°全向監測網絡，覆蓋煤堆與擋墻接觸區域的全部死角‌。
   • 高度匹配：測溫桿總高度與擋煤墻高度一致（常規高度為15~30米），采用‌分段式對接結構‌（每節1.5米），支持按實際需求靈活組裝‌。
   • 層級分布‌：
     ? 煤堆底部至頂部均勻分層布局，每層間距≤3米‌；
     ? 重點監測中下部區域（距底部5~10米），此區域因煤堆長期滯留易發生自燃‌。

2. 安裝方式‌

   • 預埋固定‌：通過高強度膨脹螺栓將測溫桿固定在擋煤墻預埋件上，無需開槽鉆孔，避免破壞墻體結構‌。
   • 防護設計‌：
     ? 桿體采用304不銹鋼+鋁合金復合材質‌，抗腐蝕、耐磨損（抗拉強度≥500MPa）‌；
     ? 根部設置防撞擊護套，防止堆取料機作業碰撞‌。

二、傳感器配置與數據采集

1. 傳感器部署‌

   • 數字式溫度傳感器‌：
     ? 每根測溫桿內部以1.5米間距嵌入進口數字傳感器（精度±0.5℃），實現縱向高密度測溫‌（單桿最大測點數達20個）‌；
     ? 傳感器采用多層鎧裝保護‌（鋼絲編織層+耐高溫絕緣層），適應煤堆內部擠壓與高溫環境‌。
   • 無線傳輸模塊‌：集成LoRa/NB-IoT雙模通信，數據回傳成功率＞99.5%‌。

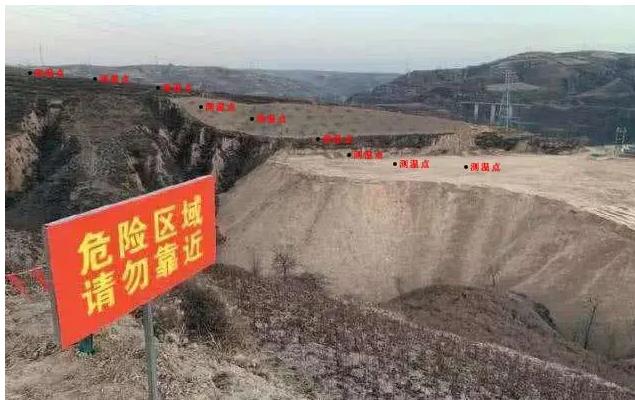

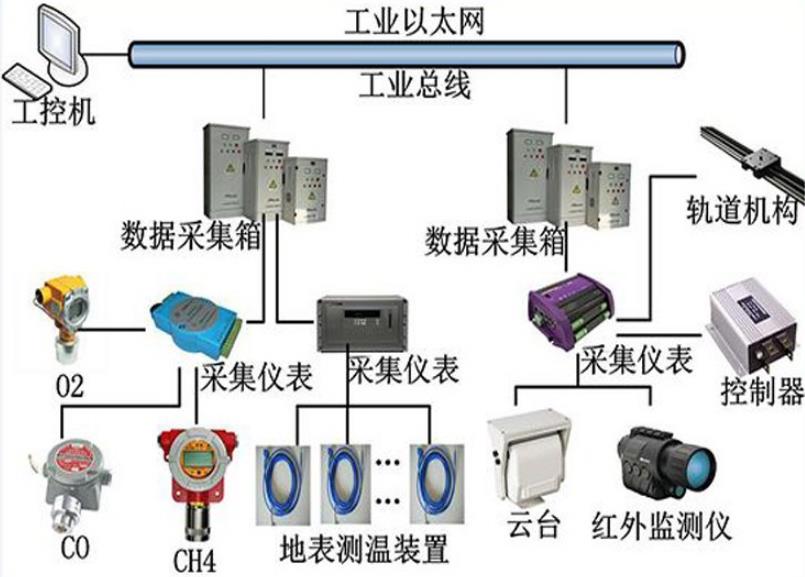

2. 數據采集系統‌

   • 本地采集箱‌：每10根測溫桿配置1臺數據采集箱，支持實時存儲30天原始數據（采樣間隔1~60分鐘可調）‌；
   • 遠程監控：通過工業以太網將數據上傳至中央平臺，結合‌三維熱力圖‌顯示溫度異常區域，并標注空間坐標‌。

三、安裝規范與優化

四、典型應用案例

• 某電廠煤場改造項目‌：
  ? 部署測溫桿120套，覆蓋直徑120米圓形煤場；
  ? 系統投運后，擋墻區域溫度異常預警響應時間縮短至5分鐘內，自燃事故率下降85%‌。

注‌：安裝時應避免將測溫桿布置在煤堆流動死角或閥門附近，優先選擇介質溫度變化靈敏區域‌。
